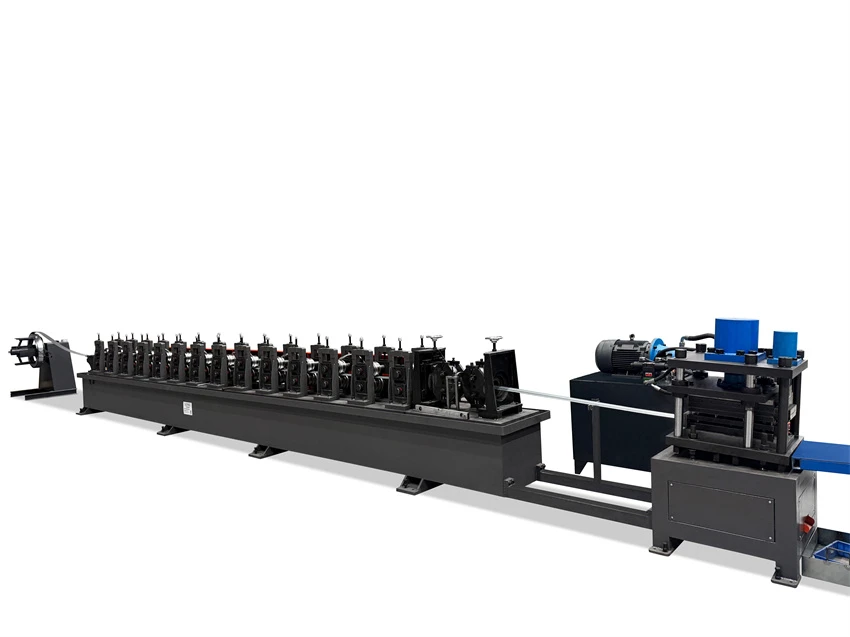

מכונה ליצירת לוחות קצה
מפרט וחומרי גלם ישימים לציוד: חומר סליל מגולוון, עובי 2.0 מ"מ.
המידות הספציפיות של דגם הייצור יהיו כפופות לשרטוטי הלקוח.
בחר חומר CR12MOV עבור גלגל העיצוב.
- הצגת המוצר
פונקציית מכשיר
מפרט וחומרי גלם ישימים לציוד: חומר סליל מגולוון, עובי 2.0 מ"מ.
המידות הספציפיות של דגם הייצור יהיו כפופות לשרטוטי הלקוח.
בחר חומר CR12MOV עבור גלגל העיצוב.
הציוד מצויד במערכת הפעלה של ממשק-מחשב אנושי, שיכולה להזין תוכניות ייצור ורישום פלט, וניתן להתאים את פרמטרי האורך.
הוראות הפעלה: חומר הסליל מורם ידנית על פטיפון החומר העליון. לאחר בחירת המצב האוטומטי, מתג לחצן העבודה מופעל.
פרמטרים של ציוד
| פָּרִיט | מִפרָט |
|---|---|
| קוטר חור פנימי | 460 ~ 520 מ"מ |
| רוחב פריקה | 200 מ"מ |
| קוטר פריקה | 1300 מ"מ |
| משקל עומס | 1000 ק"ג |
| שימוש בהרחבת ליבה ידנית | שימוש בהרחבת ליבה ידנית |
| כּוֹחַ | שידור 3KW |
| כַּמוּת | 1 חתיכה |
| חומרים ישימים | חומר סליל גיליון בעל חוזק גבוה |
| עובי חומר | 2.0 מ"מ |
| כוח מנוע ראשי | 11kW (מנוע סרוו) |
| מהירות גיבוש | 1-12 מ' לדקה |
| מספר קבוצות דפוס | 14, יישור 1 |
| חומר רולר ליצור | CR12MOV |
| קשיות טיפול בחום רול | HRC57 מעלות -59 מעלות |
| עיבוד שבבי מדויק | עיבוד מדוייק של קטרים פנימיים וחיצונים לאחר טיפול בחום של מכבש מתגלגל |
| קוטר פיר וחומר | ￠58 מ"מ, 45# פלדה, עיגול חיצוני טחון דק לאחר כיבוי וחידוד. |
| מיסב ראשי | 6210 (מיסב כפול) |
| עיצוב מושב פיר | ראשי, עזר: קשת זיכרון 6210 מ"מ |
| מצב שידור | כל קבוצה מונעת על ידי תיבת הילוכים נפרדת |
| מבנה המכונה | המכונה מאמצת ריתוך לוחות פלדה ועיבוד לוחות שטוחים |
| יצירת ממדים מכניים | בערך L * W * H8.5m * 1.5m * 1.2m |
| משקל נקי של המכונה | כ-12 טון |
| מֶתַח | 380V/3 פאזי/50 הרץ |
| מערכת הידראולית | סט אחד של מערכת הידראולית, מנוע הידראולי 7.5KW, שני גלילי שמן לתחנת עבודה |
| ניקוב וחיתוך תבניות | סט 1 של תבניות ניקוב עם 9 חורים ו-1 סט תבניות חיתוך עם חומרי פסולת |
| חומר עובש | CR12MOV |
| קשיות עיבוד | HRC60 מעלות -62 מעלות |
| שיטת חיתוך | Usin |
